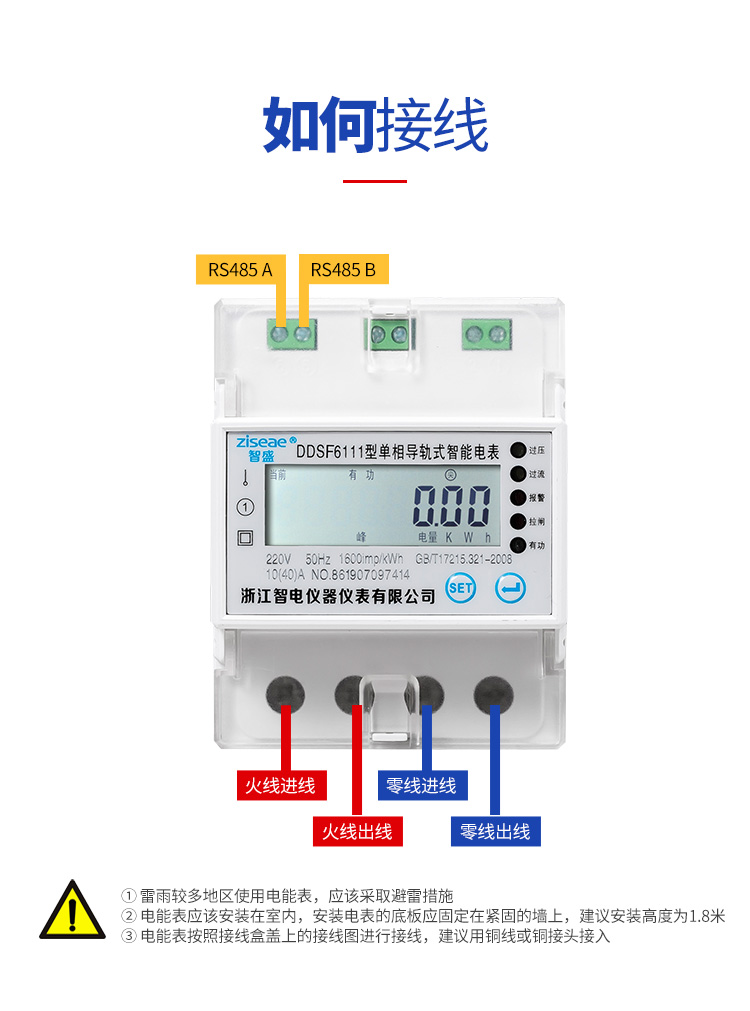

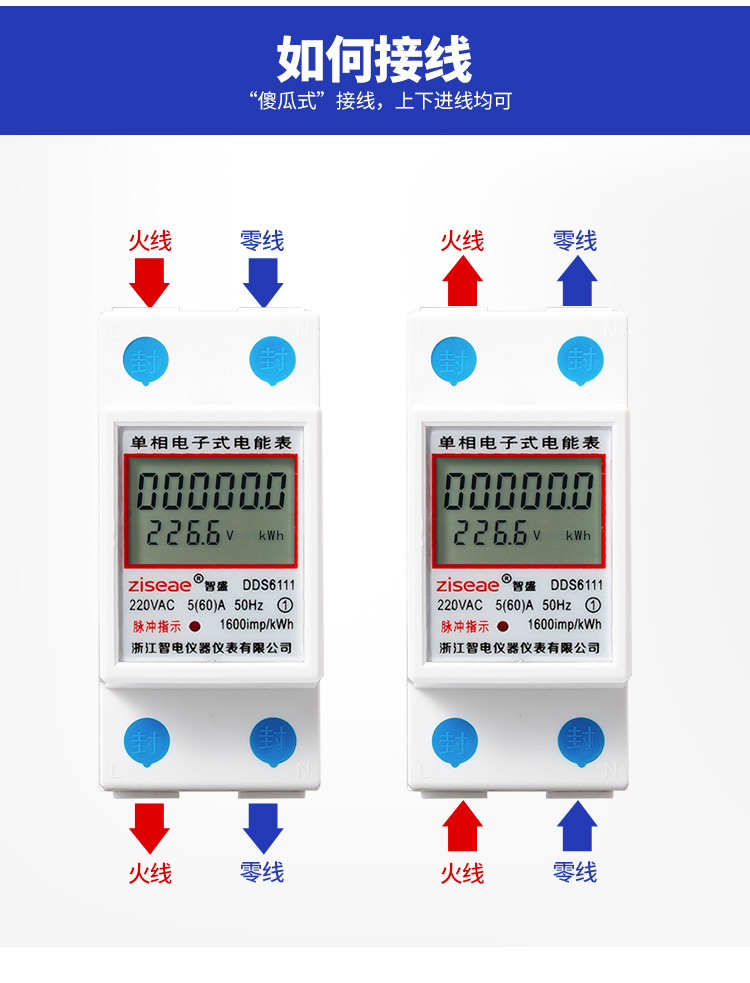

你所在的位置：家庭用電能表都是單相電bai能表，單相電表從左到右有四個du接線端依zhi次為1、2、3、4。接線方法為：1和3分別接dao上輸入電能表的火線和零線端，2和4分別接上輸出電能表的火線和零線端，叫做“兩進兩出”的接法，接線如下圖：（常說的所謂：1、3進2、4出），單相導軌式電表的接線方式有區別老式背掛式電表，具體接線方式如下：

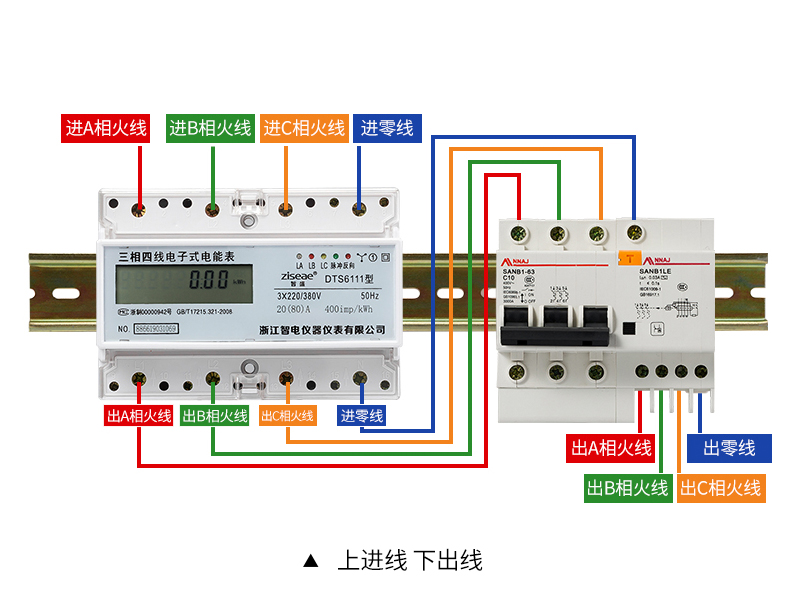

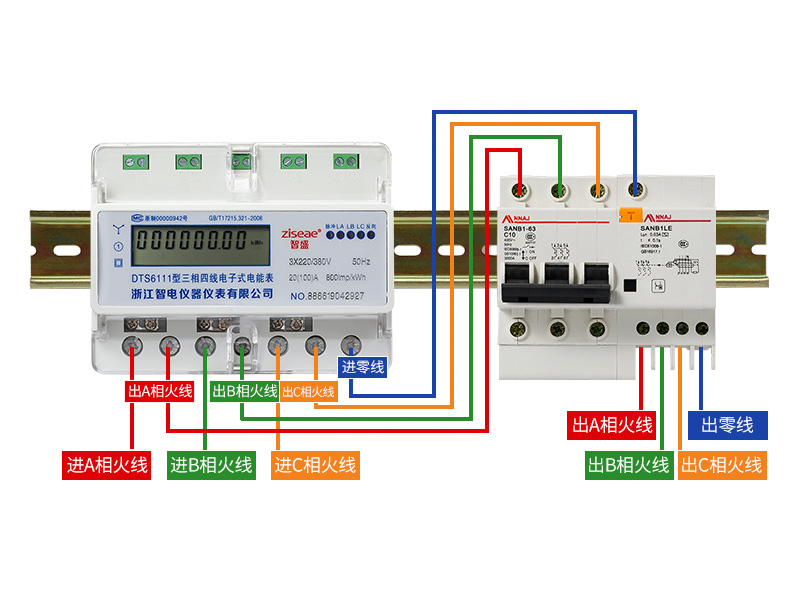

三相四線制，在低壓配電網中，輸電線路一般采用三相四線制，其中三條線路分別代表A，B，C三相，另一條是中性線N或PEN電源側的中性點接地，則中性線也稱為零線（老式叫法，應逐漸避免，改稱PEN，如果不接地，則從嚴格意義上來說，中性線不能稱為零線）。在進入用戶的單相輸電線路中，有兩條線，一條我們稱為相線L，另一條我們稱為中線N，中線正常情況下要通過電流以構成單相線路中電流的回路。而三相系統中，三相平衡時，中性線（零線）是無電流的，故稱三相四線制；在380V低壓配電網中為了從380V線間電壓中獲得220V相間電壓而設N線，有的場合也可以用來進行零序電流檢測，以便進行三相供電平衡的監控。三相導軌式電表的接線方式有區別老式背掛式電表，具體接線方式如下：
